Podkładki dystansowe do koparek i minikoparek – skuteczny sposób na kasowanie luzów

Podkładki dystansowe, znane również jako dystanse lub po prostu podkładki, to niewielkie, ale niezwykle istotne elementy montażowe stosowane w połączeniach sworzni i tulei w koparkach oraz minikoparkach. Ich podstawową funkcją jest kompensacja luzów powstających na skutek zużycia materiału lub różnic technologicznych między komponentami.

Montowane najczęściej w punktach obrotowych, na łyżkach, ramionach i łącznikach, podkładki pozwalają na dokładne dopasowanie sworznia do gniazda, co przekłada się na cichszą, precyzyjniejszą i bezpieczniejszą pracę maszyny.

Gdzie stosuje się podkładki dystansowe?

Podkładki dystansowe są stosowane w miejscach, gdzie konieczne jest zredukowanie luzu osiowego (bocznego) w połączeniach sworzniowych. Można je spotkać m.in. w:

🔩 połączeniach ramienia z łyżką,
🔩 łącznikach łyżki (konik / H-link),
🔩 punkcie mocowania siłownika do ramienia,
🔩 wysięgu głównym (boom cylinder),
🔩 szybkozłączach i zawieszeniu osprzętu,
🔩 połączeniach pługa lub lemiesza w koparko-ładowarkach.

W zależności od modelu maszyny, podkładki mogą występować po jednej lub po obu stronach sworznia, a ich grubość dobierana jest tak, aby wyeliminować wszelkie luzy, a jednocześnie nie powodować nadmiernego nacisku.

Jak działają podkładki dystansowe?

Z czasem – nawet przy właściwej konserwacji – w połączeniu tuleja–sworzeń mogą pojawić się niewielkie luzy boczne. Dzieje się tak z kilku powodów:

• zużycie tulei,

• rozciągnięcie otworu montażowego,

• różnice wymiarowe między częściami (np. przy montażu zamienników),

• brak pierścieni oporowych.

W takich sytuacjach podkładka dystansowa działa jak precyzyjny „korektor”. Umieszczona po bokach sworznia, usuwa nadmiar luzu, przywracając stabilność i równomierne rozłożenie obciążeń w trakcie pracy.

Co daje stosowanie podkładek dystansowych?

🛠️ Kasowanie luzów bocznych – eliminacja stuków, hałasu i niekontrolowanego ruchu.
🛠️ Zwiększenie precyzji pracy maszyny – szczególnie ważne przy niwelacjach i pracy z szybkozłączem.
🛠️ Zabezpieczenie tulei i gniazd przed wtórnym zużyciem – mniejsze ryzyko wybicia otworów.
🛠️ Prosty i szybki montaż – bez konieczności spawania, tulejowania czy roztaczania.
🛠️ Możliwość szybkiej korekty luzu po wymianie tulei lub sworznia – dostosowanie grubości dystansu zamiast szlifowania części.

Z jakich materiałów wykonane są dystanse?

Podkładki dostępne w naszej ofercie wykonane są z trwałych, odpornych materiałów:

• stal utwardzana – odporna na odkształcenia,

• stal nierdzewna – do pracy w warunkach wysokiej wilgotności i błota,

• brąz – w zastosowaniach o podwyższonej odporności na ścieranie.

Dzięki temu dystanse zachowują swoją geometrię nawet po tysiącach godzin pracy i przy ciągłym narażeniu na siły boczne.

Jak dobrać podkładkę dystansową?

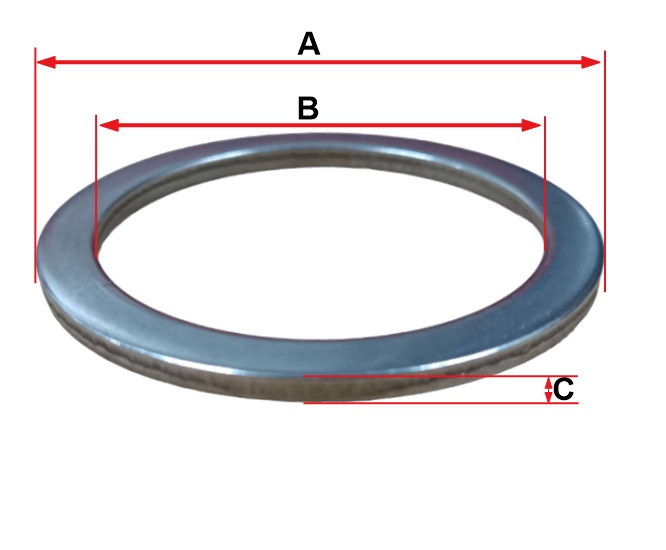

Dobór odpowiedniego dystansu zależy od:

• średnicy zewnętrznej – musi pasować do gniazda sworznia,

• średnicy wewnętrznej – dopasowanej do sworznia,

• grubości – najczęściej w zakresie od 0,5 mm do 5 mm (lub więcej w przypadku podwójnych dystansów),

• lokalizacji – np. ramię, siłownik, konik, łyżka.

W praktyce często stosuje się kilka podkładek o różnych grubościach, aby precyzyjnie dopasować połączenie i skasować luz bez nadmiernego ścisku.

Typowe objawy braku lub zużycia podkładki dystansowej

🔧 stukanie podczas przemieszczania ramienia,
🔧 widoczne przesunięcia łyżki względem ramienia,
🔧 szybkie zużycie nowych tulei,
🔧 wyraźne luzy boczne przy ręcznym poruszaniu łyżką lub konikiem,
🔧 uszkodzenia uszczelniaczy i wypływ smaru.

Wszystko to są sygnały, że połączenie pracuje „na sucho” i bez bocznego ograniczenia, co z czasem prowadzi do kosztownych usterek i konieczności regeneracji.

Zastosowanie w praktyce – przykłady maszyn

Podkładki dystansowe stosuje się w maszynach takich jak:

• Kubota KX057-4, KX080-3, U27-4,

• JCB 8018, 8026CTS, 3CX, JS130, JS220,

• CAT 302.7D, 308E, 320C, 325F,

• Komatsu PC55MR, PC138US, PC210,

• Volvo EC18E, ECR25, EC220EL,

• Takeuchi, Yanmar, Bobcat, Hitachi, Doosan, Case.

Dystanse te stosuje się zarówno w minikoparkach, jak i dużych maszynach gąsienicowych czy kołowych.

Powiązane produkty – warto dokupić razem:

🧩 Sworznie – główny element połączenia.
🧩 Tuleje – odpowiedzialne za prowadzenie sworznia.
🧩 Uszczelniacze – zabezpieczenie przed kurzem i wodą.
🧩 Zestawy naprawcze – kompletne rozwiązania do regeneracji.

Podsumowanie

Podkładki dystansowe do koparek i minikoparek to kluczowy element w precyzyjnym montażu sworzni i tulei. Choć niewielkie, mają ogromne znaczenie dla stabilności, trwałości i kultury pracy maszyny. Kasują luzy, zabezpieczają elementy robocze i wydłużają żywotność całego układu.

Dzięki nim oszczędzasz czas, ograniczasz zużycie części i unikasz kosztownych napraw. Wybierz podkładki dopasowane do konkretnego punktu połączenia i ciesz się cichą, precyzyjną pracą maszyny przez długie godziny.

Nie zostawiaj luzów bez kontroli – zlikwiduj je szybko i skutecznie z odpowiednimi dystansami.
